FPC是Flexible Printed Circuit的簡稱，又稱軟性線路板、柔性印刷電路板,撓性線路板，簡稱軟板或FPC，是用柔性的絕緣基材（PI、PET等）制成的印刷電路。FPC具有許多硬性印刷線路板（PCB）不具備的優點。例如它可以自由彎曲、卷繞、折疊，可依照空間布局要求任意安排，并在三維空間任意移動和伸縮，從而達到元器件裝配和導線連接的一體化；利用FPC配線密度高、重量輕、厚度薄的特點可大大縮小電子產品的重量和體積，適用電子產品向高密度、小型化、高可靠方向發展的需要。因此，F(xiàn)PC在筆記本電腦、計算機周邊設備、LCD液晶模組、LED照明、辦公設備、數碼相機、手機、PDA、激光頭、儀器儀表、醫療儀器及汽車產品等領域或產品上得到了廣泛的應用。

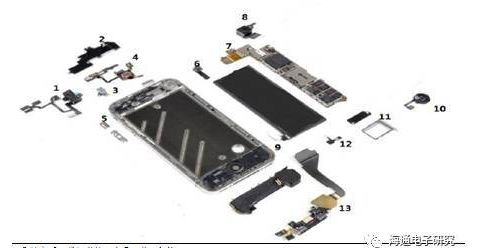

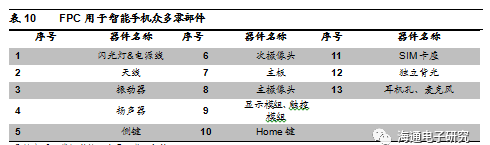

如今，一部智能手機大約需要10-15片F(xiàn)PC。FPC可用于智能手機的主板、顯示屏、觸摸屏、按鍵、攝像頭模組、指紋識別模組、麥克風、揚聲器、USB、傳感器、天線、SIM卡等。可以說幾乎所有的手機零部件均需要通過FPC將其與主板相連。
從蘋果的技術創新之路就可以看出FPC在智能手機上的應用之路，F(xiàn)PC行業有望長期分享蘋果手機技術升級帶來的市場紅利?？梢哉f，正是蘋果對于FPC的運用，造就了FPC在智能手機上的輝煌歷程。最開始，蘋果的iPhone、iPhone3G、iPhone3GS均采用了FPC天線首次使手機主板從普通HDI升級到任意層HDI，開啟了手機的輕薄化之旅。在2014年的iPhone6推出的指紋識別更是開啟了FPC在手機指紋識別領域從無到有的大門，引領了指紋識別FPC細分領域近幾年的高速增長。2016年iPhone7的雙攝像頭，以及2017年十周年紀念版的iPhoneX對于手機的升級更是前所未有的力度之大，OLED屏的使用需要柔性FPC顯示、無線充電需要使用FPC、類載板的使用需要FPC來實現，可見每次蘋果的技術升級都為FPC帶來了新的市場空間，目前iPhone上的FPC多達16片，同時蘋果公司是全球前6大FPC廠商的主力客戶。

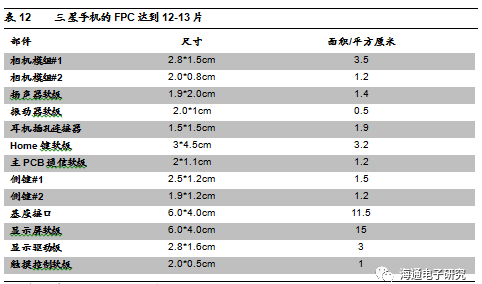

在蘋果的帶領下，三星、華為、OPPO、Vivo也紛紛加入FPC的陣營。以三星Galaxy S5為例，F(xiàn)PC達到12-13片。可以預見，2020年5G時代對于天線的需求增加也對FPC的高頻、低損耗要求提高，F(xiàn)PC行業將會充分享受智能手機技術升級帶來的市場紅利。

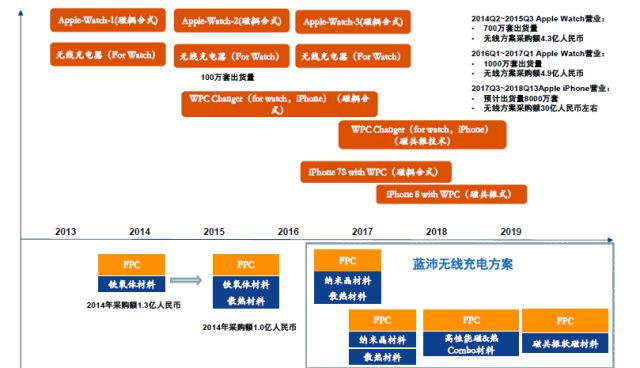

隨著無線充電在智能手機行業中快速滲透，產業鏈相關企業有望深度受益。根據IHS 預測，未來數年內無線充電市場將大幅激增， 2015 年無線 億美元，年均復合增長率接近60%，滲透率有望從7%提升至60%。

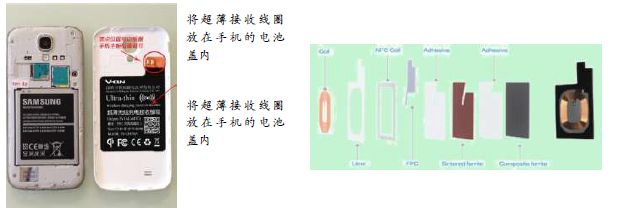

相比較而言，由于空間的限制，接收端工藝更為困難。接收線圈需要內臵在手機等接收終端受到空間的限制，低損耗與輕薄化是必需。目前，接收線圈的主要形式包括FPC 和銅線繞線兩種方案。FPC 方案的優勢在于產品輕薄可以做到0.2mm 以下，三星S7、S8 手機上已有FPC 形式的無線充電接收線圈，根據相關產業鏈調研信息，F(xiàn)PC+NFC+MST 價值在5 美金左右，其中FPC 不到2 美金。無線充電用FPC 對線距要求不嚴格，但是存在以下2 個難點：首先形狀是螺旋形的，很難完成光刻法；其次是結合面需要具備耐受性，否則會導致生產成本的增加。銅線繞線的優勢在于內阻低，損耗小，相對效率高。TDK 已經推出多種厚度的無線 mm，相對于FPC 產品缺點在于尺寸偏厚。

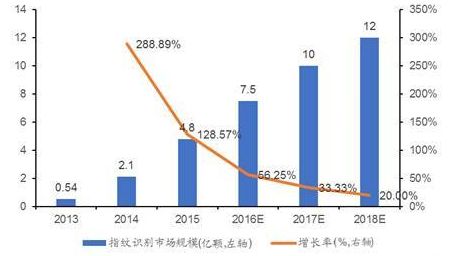

指紋識別加速滲透，繼續帶動FPC需求快速成長。根據賽迪顧問的數據，2015年，全球智能終端指紋識別芯片的出貨量達到4.78億顆，市場銷售額達到21.1億美元。預計到2018年，全球智能終端指紋識別芯片市場規模將達到11.99億顆，年復合增長率約36%，銷售額將達到30.7億美元。無論是解鎖手機、取代密碼，還是移動支付，指紋識別都有著無限的想象空間，間接推動了指紋識別用FPC的出貨量，成為近年來FPC增長最為迅速的細分應用領域。
18:9顯示屏驅動IC封裝仍然可以采用COG工藝，相對于16:9，18:9的手機在屏占比上有顯著提升，但是未來幾年隨著全面屏從18:9向19:9甚至20:9演進，COG將越發力不從心。而采用COF的全面屏，其左右邊框可能會達到0.5mm以下的距離，下端邊框可能縮小至3.6mm的距離甚至更小，因此COF將滿足更高屏占比的需求。對于全面屏而言，最佳的方式是基于COF工藝（即觸控IC固定于FPC軟板上），相比于COG可以進一步提升顯示面積。根據臺灣工研院的研究數據，盡管采用COF的1:6 MUX TDDI方案比采用COG的1:3 MUX TDDI的成本上升6.5-9.5美元，但是下邊框尺寸極限可以由3.4-3.5mm縮減至2.3-2.5mm。伴隨全面屏成為智能手機行業升級的確定性趨勢之一，COF方案有望帶動FPC板需求大大增加。

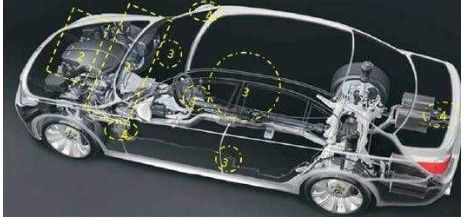

FPC 由于其可彎曲、體積小等特性， 近年來被作為連接組件廣泛應用在汽車的ECU(Electronic Control Unit，電子控制單元)上，如表板顯示、音響、顯示器等具有高信號傳輸量和高信賴度要求的設備。隨著傳統汽車經過ADAS 逐漸向自動駕駛過渡，以及新能源汽車的推廣，汽車電子滲透率不斷提高；預計未來功能將更加豐富，并由高端型不斷向中低端滲透。一輛汽車上FPC 用量在100 片以上，液晶屏、觸摸屏、GPS 定位系統、攝像頭等都要用到軟板；車載FPC 有極大的市場需求，但車載FPC 的技術要求、穩定性更高，對品質可追溯有更高要求。
可穿戴設備應用廣泛，覆蓋運動健康、娛樂、睡眠、智能家居、生活、醫療、軍事等多個領域；涵蓋了智能手表、健身追蹤設備、智能眼鏡、智能服裝、醫療設備、耳機、助聽器等多種產品類別。FPC 的輕薄性、可撓性與可穿戴設備契合度最高，是其首選的連接器件；可穿戴設備這一新藍海有望成為未來移動智能終端的又一增長點，F(xiàn)PC 或將成為最大獲益者。
文章出處：【微信號：pcbems，微信公眾號：PCB商情】歡迎添加關注！文章轉載請注明出處。
